Richtig ausmessen
Richtiges Ausmessen der Fenster noch vor deren Einkauf ist eine der wichtigsten Tätigkeiten, die deren richtige Funktionsweise bestimmt.
Fenster richtig ausmessen

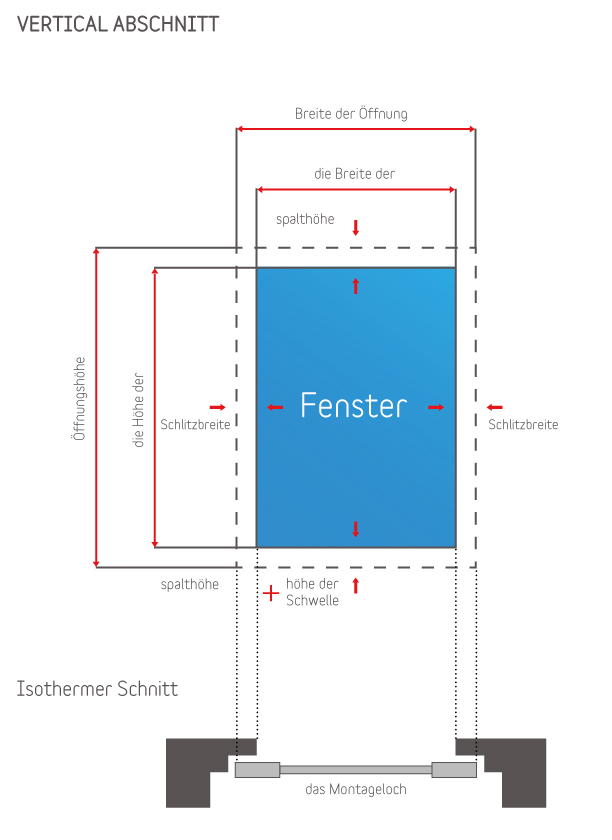

Die Maße des Fensters sollen richtige Einstellung und Horizontierung ermöglichen. Für Einhaltung der richtigen Fensterfunktionstüchtigkeit soll ein entsprechender Raum zwischen dem Fenster und der Wand freigelassen werden. Die Breite der Einbauspiels (der Spalte) hängt mit der Farbe, Größe und dem Fensterwerkstoff zusammen. Empfohlene Spaltenbreiten sind der nachfolgenden Tabelle zu entnehmen.

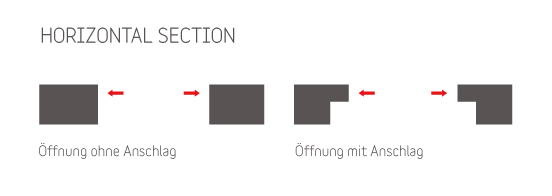

Meistens werden die Fenster in den Öffnungen mit und ohne Anschlag eingebaut.
Für die Fenster, die in Öffnungen ohne Anschlag eingebaut werden, ist die empfohlene Spaltenbreite zwischen der Wand und dem Fenster:
|
|
empfohlene Spaltenbreite zwischen der Wand und dem Fenster für die Fenster ohne Anschlag in mm. |
|||
|
Breite bis 1500 |
breit bis 2500 |
Biret bis 3500 |
szer. do 4500 |
|
|
PVC weiß min. und max. Spalte |
8 bis 10 |
8 bis 15 |
10 bis 20 |
10 bis 25 |
|
PVC farbig min. und max. Spalte |
8 bis 15 |
10 bis 20 |
10 bis 25 |
12 bis 30 |
Anmerkung: beim Ausmessen der Fensterhöhe sollte man ein Einbauspiel am unteren Teil des Fensters, unter dem das 30 mm hohe Montageband eingesetzt wird, sicherstellen.
Beispiel für richtiges Ausmessen des PVC Fensters weiß, Breite bis 2,5 m (Öffnung ohne Anschlag)
Wir messen die Öffnungsbreite und verringern sie um 3 cm. Anschließend messen wir die Öffnungshöhe und verringern sie um 5 cm ( 3 cm für Montageband und 2 cm Spalte oben)
Praktisch sieht das so aus:
Öffnungsbreite 2 m d.h. 2000 mm minus 30 mm (2x15mm) das macht 1970 mm aus
Öffnungshöhe 1,8 m d.h. 1800 mm minus 50 mm (30 mm Montageband plus 20 mm Spalte am oberen Fensterteil) das macht 1750 mm aus
Ich bestelle ein Fenster mit folgenden Abmessungen: 1970 mm breit 1750 mm hoch
Für die Fenster, die in Öffnungen mit Anschlag eingebaut werden, ist die empfohlene Spaltenbreite zwischen der Wand und dem Fenster:
|
|
empfohlene Spaltenbreite zwischen der Wand und dem Fenster für die Fenster mit Anschlag in mm |
||
|
Breite bis 2500 |
Breite bis 3500 |
Breite bis 4500 |
|
|
PVC weiß min. und max. Spalte |
8 bis 10 |
8 bis 10 |
8 bis 15 |
|
PVC farbig min. und max. Spalte |
8 bis 10 |
8 bis 15 |
8 bis 20 |
Beispiel für richtiges Ausmessen des PVC Fensters weiß Breite bis 2,5 m (Öffnung mit Anschlag)
Wir messen die Öffnungsbreite an engster Stelle und erhöhen sie um 7 cm (je 3,5 cm für jede Seite) zwecks Erlangung des symmetrischen Aussehens der Fenster von außen)

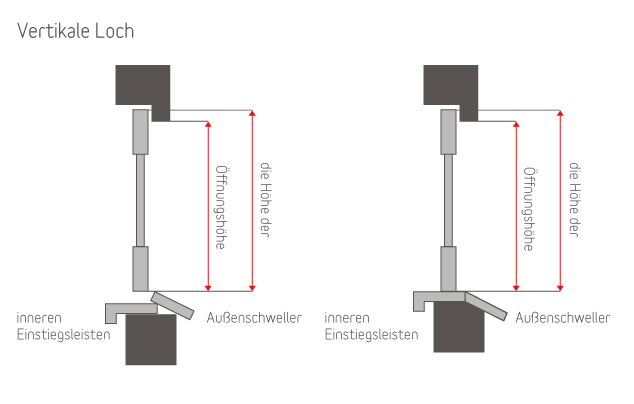

Anschließend messen wir die Höhe von der äußeren Fensterbank bis zum unteren Rand des Anschlags und erhöhen sie um 3.5 cm zwecks Erlangung des symmetrischen Aussehens der Fenster von außen,
Praktisch sieht das so aus:
Öffnungsbreite 1,8 m d.h. 1800 mm + 70 mm (2x35mm) das macht 1870 mm aus
Öffnungshöhe 1,7 m d.h.1700 mm + 35 mm das macht 1735 mm aus
Ich bestelle ein Fenster mit folgenden Abmessungen: 1870 mm breit und 1735 mm hoch.
In der obigen Abmessung wurde den Austausch der Fensterbank gegen eine neue mit der Dicke von ca. 30 mm vorgesehen.
Zur Vermeidung der Fehler bei der Ausmessung der Fenster empfiehlt sich, mit den Ausmessungen einen autorisierten Fachmann oder ein Montageunternehmen zu beauftragen.
Prawidłowe wymierzenie okna jeszcze przed samym zakupem jest jedną z ważniejszych czynności determinujących jego prawidłową funkcjonalność.
Jak zmierzyć okno
Okno powinno mieć takie wymiary, by umożliwiały prawidłowe ustawienie i wypoziomowanie. Dla zachowania prawidłowej funkcjonalności okna, powinna być zachowana odpowiednia przestrzeń pomiędzy oknem, a ścianą. Szerokość luzu (szczeliny) jest uzależniona od koloru, wielkości oraz materiału z jakiego wykonane jest okno. Zalecane szerokości szczelin przedstawia poniższa tabela.
Najczęściej spotykane otwory, w których montowane są okna to otwory bezwęgarkowe i węgarkowe.
Przekrój poziomy:
otwór bezwęgarkowy otwór węgarkowy
Dla okien montowanych w otworach bezwęgarkowych zalecana szerokość szczeliny pomiędzy murem, a oknem, to:
|
|
Zalecana szerokość szczelin pomiędzy murem, a oknem dla okien bez węgarka w mm. |
|||
|
szer. do 1500 |
szer. do 2500 |
szer. do 3500 |
szer. do 4500 |
|
|
PVC białe min. i max szczelina |
8 do 10 |
8 do 15 |
10 do 20 |
10 do 25 |
|
Pvc kolor min. i max szczelina |
8 do 15 |
10 do 20 |
10 do 25 |
12 do 30 |
Uwaga: przy mierzeniu wysokości okien powinno się zapewnić luz na dole okna, pod którym zostanie zamontowana listwa montażowa o wysokości 30 mm.
Przykład jak zmierzyć okno pcv białe o szerokości do 2,5 m (otwór bez węgarka)
Mierzymy szerokość otworu i odejmujemy 3 cm. Następnie mierzymy wysokość otworu i odejmujemy 5 cm ( 3 cm na listwę montażową i 2 cm szczelina na górze)
W praktyce wygląda to tak:
Szerokość otworu 2 m tj.2000 mm minus 30 mm (2x15mm) to jest 1970 mm
Wysokość otworu 1,8 m tj 1800 mm minus 50 mm (30 mm listwa montażowa plus 20 mm szczelina na górze okna ) to jest 1750 mm
Zamawiam okno o wymiarach szerokość 1970 mm wysokość 1750 mm
Dla okien montowanych w otworach węgarkowych, zalecana szerokość szczeliny pomiędzy murem, a oknem, to:
|
|
Zalecana szerokość szczelin pomiędzy murem, a oknem dla okien z węgarkiem w mm. |
||
|
szer. do 2500 |
szer. do 3500 |
szer. do 4500 |
|
|
PVC białe min. i max szczelina |
8 do 10 |
8 do 10 |
8 do 15 |
|
Pvc kolor min. i max szczelina |
8 do 10 |
8 do 15 |
8 do 20 |
Przykład jak zmierzyć okno pvc białe o szerokości do 2,5 m. (otwór z węgarkiem)
Mierzymy szerokość otworu w najwęższym miejscu i dodajemy 7 cm (po 3,5 cm na każdy bok) w celu uzyskania symetrycznego wyglądu okien od zewnątrz budynku)
Następnie mierzymy wysokość od parapetu zewnętrznego do dolnej krawędzi węgarka i dodajemy 3.5 cm w celu uzyskania symetrycznego wyglądu okien od zewnątrz budynku.
W praktyce wygląda to tak
Szerokość otworu 1,8 m tj. 1800 mm + 70 mm (2x35mm) to jest 1870 mm
Wysokość otworu 1,7 m tj.1700 mm + 35 mm to jest 1735 mm
Zamawiam okno o wymiarach szerokość 1870 mm wysokość 1735 mm
W/w pomiar przewidywał wymianę parapetu na nowy o grubości ok 30 mm
Aby nie ponosić odpowiedzialności za błędy w wymierzeniu okna rekomenduje się zlecenie wykonania takowego pomiaru przez autoryzowane osoby lub firmy montażowe.
